anleitung

AN bedeutet Strom fließt von Funkschalter zum angesteckten Gerät/Lampe - ES SCHALTET EIN

AUS bedeutet kein Strom fließt von Funkschalter zum angesteckten Gerät/Lampe - ES SCHALTET AUS

Fernbedienung und Funkempfänger müssen vor Anwendung einmalig aneinander angelernt, gekoppelt werden (siehe unten).

Angeschlossene Geräte/Lampen müssen natürlich auf AN geschaltet sein, damit die Funkschalter auch direkten Effekt haben.

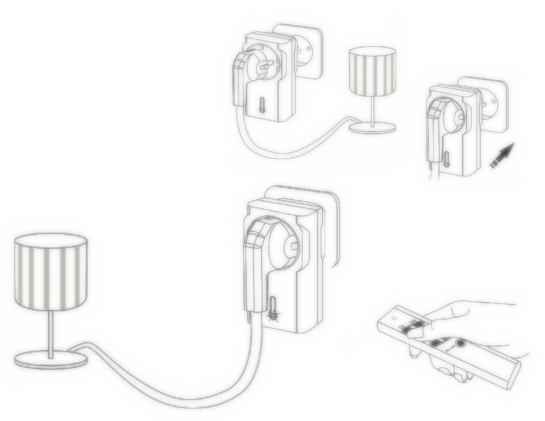

FUNKEMPFÄNGER (BY intertechno)

Zwischenstecker-Funkschalter werden mit mindestens 80cm

Abstand voneinander an die 220 Volt Steckdose angesteckt »

beliebiges Gerät an den Zwischenstecker.

PRO-Module werden in vorhandene 220 Volt Steckdosen oder

Wandschalter eingebaut und damit in den Stromkreis integriert.

ANWENDUNGs Beispiele:

● pro Schalterpaar auf der Fernbedienung wird normalerweise 1 Funkschalter und das daran angeschlossene Gerät gesteuert

⇒ insgesamt 3 Funkschalter und die 3 daran angeschlossenen Geräte sind pro Fernbedienung steuerbar

● man kann aber auch gewöhnlichen Verteilerstecker an den Funkzwischenstecker stecken und Geräte in Verteilerstecker

⇒ mehrere Geräte pro Funkzwischenstecker und Schalterpaar gleichzeitig steuerbar (Watt Summe beachten!)

● 1 Funkschalter kann mit 3 oder mehr AN/AUS Schalterpaaren verschiedener oder der gleichen Fernbedienung gekoppelt werden

⇒ mind. 3 Fernbedienungen können den selben Funkschalter betätigen (siehe Bedienungsanleitung des Funkelements) MASTERREMOTE

● 1 AN/AUS Schalterpaar einer Fernbedienung kann mit beliebig vielen Funkschaltern gekoppelt werden = SZENENSCHALTUNGEN

⇒ ein Schalterpaar kann gleichzeitig mehrere Funkschalter bzw. angeschlossene Geräte auf einmal schalten

Nr.1 Nr.2 Nr.3

BASICS:

● INTERTECHNO® Funkschalter sind für „jedes“ Gerät geeignet

● REMOS arbeiten nur in Verbindung mit INTERTECHNO® Produkten

● REMOS sind keine Universalfernbedienungen

● die Fernbedienung hat 3 AN/AUS Schalterpaare

● Zwischenstecker und Module sind für 220 Volt gemacht

● AN/AUS Schalten und Dimmen ist über die Fernbedienung auslösbar

● Sichtkontakt zum Zwischenstecker ist nicht notwendig

● 1m Mindestabstand der Zwischenstecker zueinander ist notwendig!

● Geräte mit Standby-Funktion lassen sich nicht unmittelbar AN-Schalten

AUS

ALLE AUS

Nr.1

Nr.2

Nr.3

Nr.1

Nr.2

Nr.3

ANLERNEN DER FUNKEMPFÄNGER AN DIE FERNBEDIENUNG

KOPPELN

Funksteckdose in normale Steckdose stecken

➤ sofort AN Schalter auf Fernbedienung 4 Sekunden lang drücken

(Doppelklick in der Funksteckdose abwarten) FERTIG!

– funktioniert mit und ohne angeschlossenem Gerät –

– Kopplung bleibt nach Stromausfall erhalten –

ähnliches Vorgehen gilt für alle (selbstlernenden) Funkschaltelemente von Intertechno

zu den BEDIENUNGSANLEITUNGEN→

KOMPATIBILITÄT, FUNKSICHERHEIT und BEZUG

die Fernbedieung ist mit keinen anderen Geräten als den INTERTECHNO-Produkten kompatibel, aber:

INTERTECHNO-Produkte (Schalter und Dimmer) können vor jedes beliebige Elektro-Gerät bis 3500Watt

geschalten werden und sind damit geeignet für alle Geräte.

die Fernbedienungen sowie die Intertechno Empfänger arbeiten einem 433mhz „Intertecho-Funkprotokoll“

und sind nicht auf Kompatibilität mit anderen Heimautomationssystemen ausgelegt.

wie auch immer, Systeme anderer Hersteller sind mitunter dennoch kompatibel!

ungewolltes Schalten durch weitere Intertechno bzw. Mookee Fernbedienung im Umfeld des Funkschalters ist praktisch unmöglich, da jede Fernbedienung einen einzigartigen 32-BIT Code hat und Funkschalter nur reagieren, wenn sie angelernt sind.

Funkempfänger von intertechno® sind international online sowie in Bauhaus® und Hornbach® erhältlich.

433mhz. Funkprotokoll-Geräte sind die etabliertesten am Markt: günstig, extrem einfach zu bedienen und sicher

SMARTPHONESTEUERUNG und ZEITSCHALTUNGEN

intertechno Empfänger sind alle zusätzlich mithilfe der Extensions IT-BT Bluetooth-Switch (Android) oder

ITGW-433 Gateway (Android und OSX) oder IT-SMS Tele-switch (Android, OSX und SMS) über eine

Smartphone-App bzw. per SMS steuerbar. die Apps erlauben Zeitschaltungen aller gekoppelten Empfänger.

LÖSCHEN DER KOPPLUNG

Funksteckdose in normale Steckdose stecken

➤ sofort AUS Schalter auf Fernbedienung 4 Sekunden lang drücken

(Doppelklick in der Funksteckdose abwarten) FERTIG!

Funksteckdose reagiert von nun an nicht mehr auf die Fernbedienung

FERNBEDIENUNG (BY mookee)

sie schaltet die Intertechno Funkschalter AN/AUS und erlaubt damit das AN/AUS Schalten oder Dimmen (regulieren der Lichtstärke) der an Funkschalter angeschlossenen

220 Volt Geräte und Lampen aus 30 Meter Entfernung.
